為什么要對KNM60鑄造耐磨板進(jìn)行水韌處理
2022-12-20 13:20:24 點(diǎn)擊：

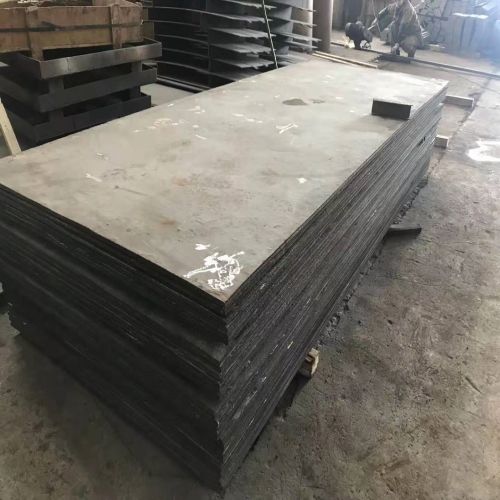

為什么要對KNM60鑄造耐磨板進(jìn)行水韌處理？水韌處理是一種固溶處理，常用于高錳鋼。而KNM60鑄造耐磨板是高錳鋼材質(zhì)的。而高錳鋼的鑄態(tài)組織通常是由奧氏體、碳化物和珠光體所組成，有時(shí)還含有少量的磷共晶。碳化物數(shù)量多時(shí)，常在晶界上呈網(wǎng)狀出現(xiàn)。因此鑄態(tài)組織的高錳鋼很脆，無法使用，需要進(jìn)行固溶處理。通常使用的熱處理方法是固溶處理，即將鋼加熱到1050～1100℃，保溫消除鑄態(tài)組織，得到單相奧氏體組織，然后水淬，使此種組織保持到常溫。熱處理后鋼的強(qiáng)度、塑性和韌性均大幅度提高，硬度≤300HBS；沖擊吸收能量KU2在150J 左右；屈服強(qiáng)度ReL 為250 ~ 400MPa；抗拉強(qiáng)度ReL一般為800 ~ 1000MPa；伸長率一般為40% ~ 50%， 斷面收縮率35% ~ 45%。此種熱處理方法也常稱為水韌處理。KNM60鑄造耐磨板水韌處理應(yīng)注意如下事項(xiàng)：600℃以下緩慢加熱， 以避免產(chǎn)生裂紋鑄件出爐至入水時(shí)間應(yīng)盡量縮短， 以避免碳化物析出。常用水冷， 水冷前水溫不宜超過30℃，水冷后水溫應(yīng)小于60℃；水韌處理后不宜再進(jìn)行250 ~ 350℃的回火處理，也不宜在250 ~ 350℃以上溫度環(huán)境中使用。
- 上一篇：用KNM60高鉻耐磨板為立式磨粉機(jī)制作防護(hù)罩 2023/1/10
- 下一篇：KN60耐磨板的優(yōu)勢 2021/2/3
