堆焊后的復合鋼板一般會出現(xiàn)較嚴重的變形，母板越薄，變形越嚴重。堆焊時，為防止母板變形，一般會在母板四周采用壓板或壓杠壓緊。但在焊接熱應力作用下，母板可產生平面方向的收縮位移。變形嚴重時.收縮位移量可達母板長度尺寸的5%～8%。當焊后松開壓板時，復合鋼板會產生翹曲變形。

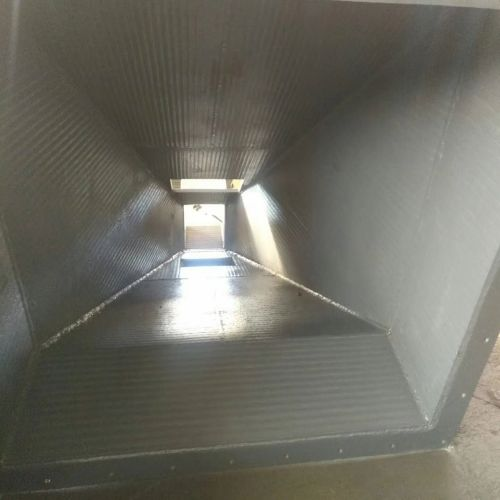

經過我公司的反復研究和試驗，采用卷板機調平的方法可以調平復合耐磨板，將制備好的變形的耐磨板通過卷板機的作用,卷弧拉伸基板母材,母板的變形會逐步變小。最后消失,尺寸較大、變形較嚴重的鋼板需多次拉伸才可調平。采用這種方法可使KNM60復合鋼板的不平度不大于5mm/m完全可以滿足像襯板、溜槽、料斗、篩板等對平整度要求不是特別高的設備及零件的使用要求。
